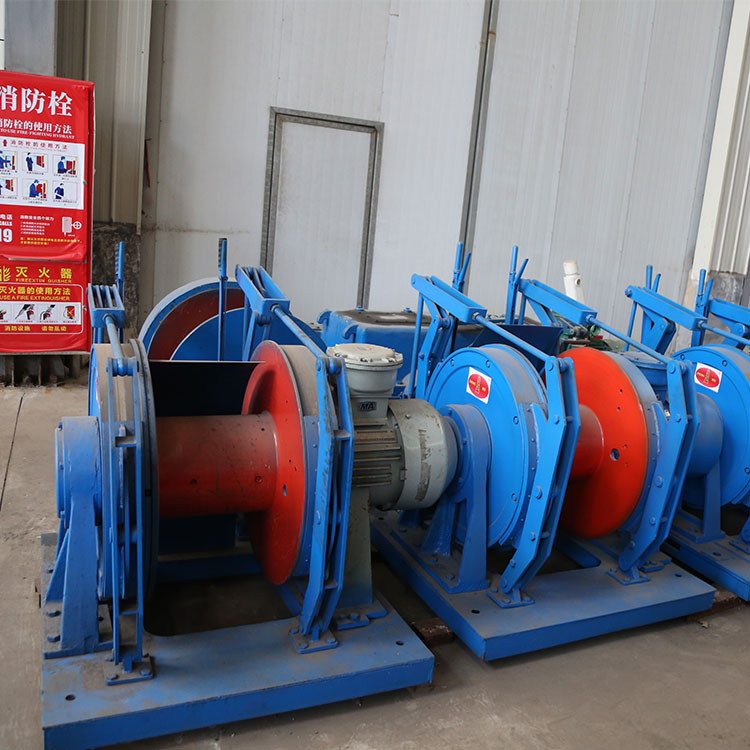

JD-1型調度絞車用途
JD-1型絞車應用于礦井井底車場、中間巷道、采區運輸巷道調度編組的空車和重車，或者用于上、下山及掘進頭調度單個礦車。
絞車的電器設備具有防爆性能，可用于相對濕度在97%以內、周圍介質溫度不超過35℃、含有沼氣與煤塵的礦井中。
J—絞車漢語拼音字頭
D—調字漢語拼音字頭
1—額定拉力10KN
JD-1型調度絞車結構特征
本絞車傳動采用兩組內齒輪傳動副和一組行星齒輪系。電動機軸直接伸入卷筒端部，由電機齒輪和小內齒輪組成一對內齒輪傳動副;內齒輪的連軸齒輪與另一小內齒輪又組成第二個內齒輪傳動副;以第二個內齒輪的連軸齒輪為太陽輪和行星架上的兩個行星輪相嚙合、兩個行星輪又和大內齒輪相嚙合構成行星輪系。機器運轉時;當剎緊大內齒圈上的剎車帶、而卷筒松剎時，行星齒輪一面繞著心軸自轉、同時又繞著太陽輪公轉，由于行星齒輪架和卷筒有兩個鍵和六個螺栓相連接，因此帶動卷筒旋轉進行作業。
當剎緊卷筒上的剎車帶、松開大內齒圈上的剎車帶時;行星架停止轉動、行星輪僅繞心軸自轉并帶動大內齒圈旋轉。
如果卷筒和大內齒圈兩個剎車同時松開，則兩種運轉都有可能出現;但是，嚴禁兩個剎車帶同時剎緊!同時剎緊將會發生設備事故。
