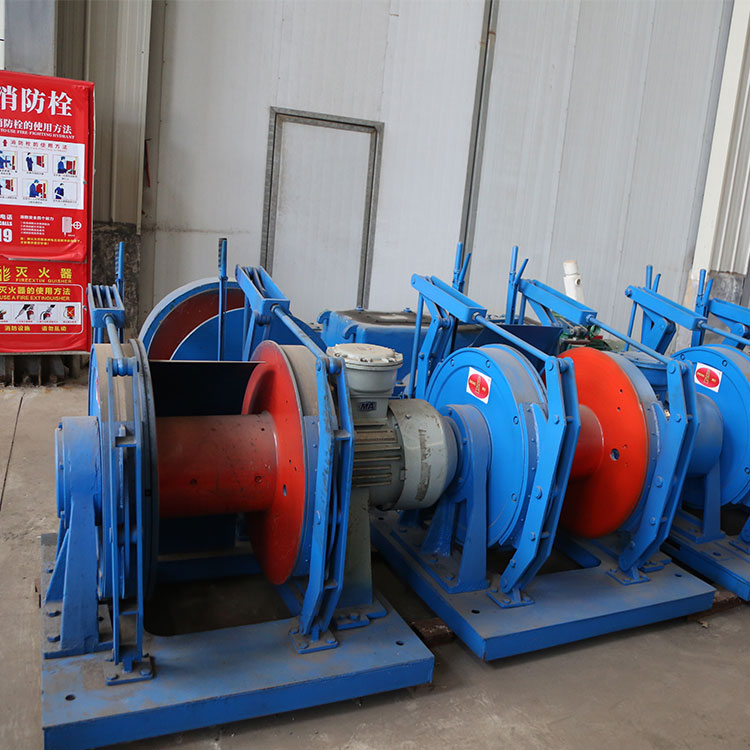

在結構上采用兩級行星齒輪傳動，分別布置在主軸的兩端，主軸貫穿卷筒并支承在左右支架上，電動機采用法蘭盤式固定在左支架上,絞車由電機、卷筒裝置、剎車系統、底座、防護罩等部件組成。
45KW調度絞車技術參數：
產品型號JD-3(原型號JD45調度絞車)
卷筒直徑 mm 620
卷筒寬度 mm 600
外層鋼絲繩速度 m/s 1.43
容繩量 m 460
傳動比 i 42
外行尺寸 mm 1790×1900×1480
鋼絲繩直徑 mm 20
外層鋼絲繩靜張力 KN30
電動機 型號 YBJ45-4
電動機功率 KW45
電動機電壓等級 V 380/660 1140/660
